一、Y型過濾器GL41H-16C系列簡介:
Y型 過濾器是管道輸送介質系統中不可缺少的一種裝置，通常安裝在水力控制閥、減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中顆粒性雜質，以保護管道設備的正常使用。
二、Y型過濾器GL41H-16C特點
Y型過濾器GL41H-16C具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣。可按用戶要求制作濾網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾藍、由過濾器出口排出。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。Y型過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。
Y型過濾器GL41H-16C可根據用戶需要設置過濾網的目數，一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2。連接形式分法蘭式和絲口式。
三、Y型過濾器GL41H-16C適用說明如下：
1、過濾器由殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍.
2、過濾器用于管道清除輸送介質:熱水、冷水、蒸汽、壓縮空氣各種機械雜質,特別是鍋爐房循環水泵前均需安此產品,為了清除系統中的機械雜質,使設備和管道免受堵塞和磨損,在額定流速下壓損為0.05-0.1米水柱。
3、過濾器用于各種用汽設備,如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。
4、濾器的濾眼密度有多種。例如:64孔、200孔、300孔/Cm2。常用于各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝,在額定流速下壓損為0.05-0.1米水柱。
5、化工，石油化工生產中的弱腐蝕性物料，如：水、氨、油品、烴類等。
化工生產中的腐蝕性物料，如：燒堿，濃稀硫酸，碳酸，醋酸，酸等。
制冷中的低溫物料，如：液甲烷，液氨，液氧和各種冷劑。
輕工食品，制藥生產中有衛生要求的物料，如:啤酒，飲料，乳制品，糧漿醫藥用品等。
零件材料：
|
殼體材質 |
碳鋼、304不銹鋼、316、316L 不銹鋼304、316、316L |
|
|
濾框濾網材質 |
不銹鋼304、316、316L |
|
|
密封件材質 |
耐油石棉、丁腈橡膠、聚四氟乙烯 |
|
|
防爆級別 |
BS5501: IIA、IIB、IIC |
|
|
環境溫度（℃） |
-30~380 |
-80~450 |
|
公稱壓力（MPa） |
0.6~5.0（150Lb~600Lb） |
|
|
過濾精度（目/in） |
10~300 |
|

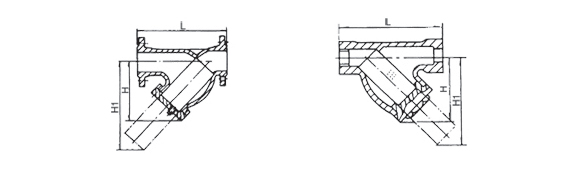

GL41H-16C過濾器安裝尺寸參考：
|
通徑DN |
L |
H |
H1 |
H2 |
b |
Z-фd |
|
15 |
140 |
95 |
65 |
45 |
14 |
4-ф14 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-ф14 |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-ф14 |
|
32 |
160 |
140 |
100 |
78 |
16 |
4-ф18 |
|
40 |
180 |
150 |
110 |
85 |
16 |
4-ф18 |
|
50 |
205 |
165 |
125 |
100 |
16 |
4-ф18 |
|
65 |
240 |
185 |
145 |
120 |
18 |
4-ф18 |
|
80 |
270 |
200 |
160 |
135 |
20 |
8-ф18 |
|
100 |
305 |
220 |
180 |
155 |
20 |
8-ф18 |
|
125 |
340 |
250 |
210 |
185 |
22 |
8-ф18 |
|
150 |
390 |
285 |
240 |
210 |
24 |
8-ф23 |
|
200 |
470 |
340 |
295 |
265 |
26 |
12-ф18 |
|
250 |
595 |
415 |
355 |
320 |
30 |
12-ф26 |
|
300 |
640 |
460 |
410 |
375 |
30 |
12-ф26 |
|
350 |
800 |
570 |
470 |
435 |
34 |
16-ф26 |
|
400 |
890 |
620 |
525 |
485 |
36 |
16-ф26 |
|
450 |
1000 |
680 |
585 |
535 |
44 |
20-ф30 |
|
500 |
1150 |
790 |
650 |
608 |
48 |
20-ф34 |
|
600 |
1300 |
1400 |
1050 |
960 |
48 |
20-ф42 |
華豫閥門公司生產的GL41H-16C過濾器是采用國際標準和國家標準，以現代化科學管理為目標，積極引進國內外先進技術和設備。采用數控機床加工，確實保證產品主要零部件的理化性能和質量，深受廣大用戶好評。以最優惠的價格,上等的產品品質.最佳的售后服務全力打造每一個客戶最佳的合作單位。
