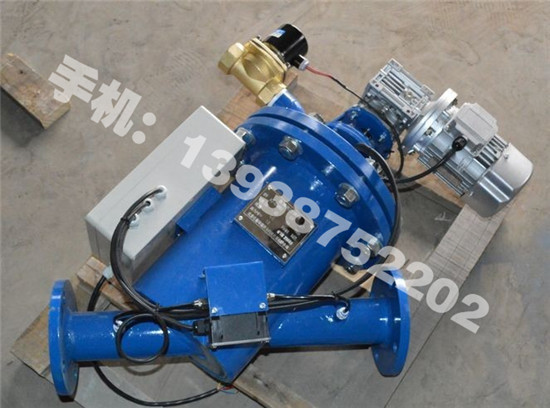

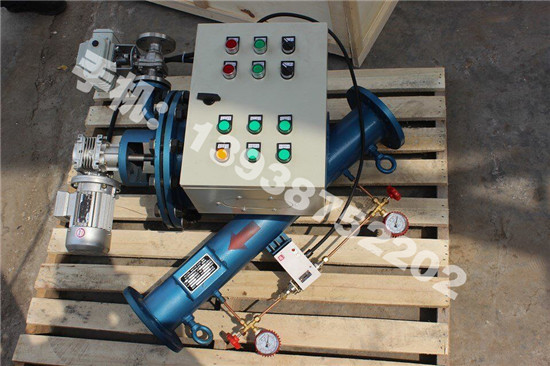

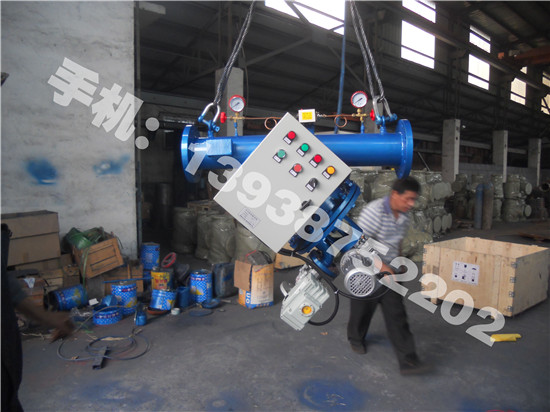

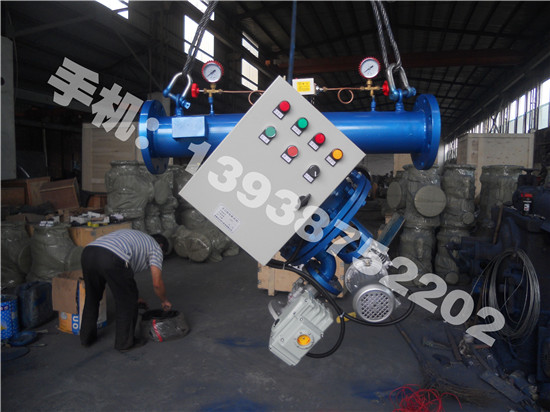

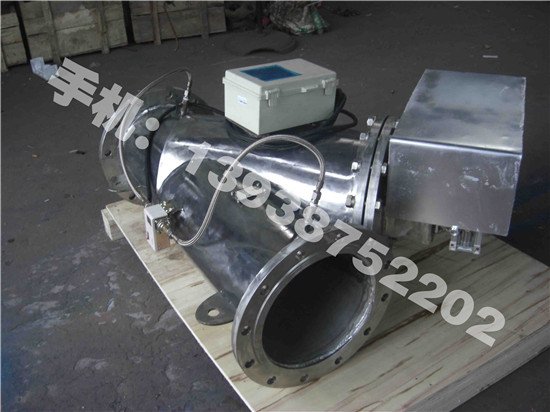

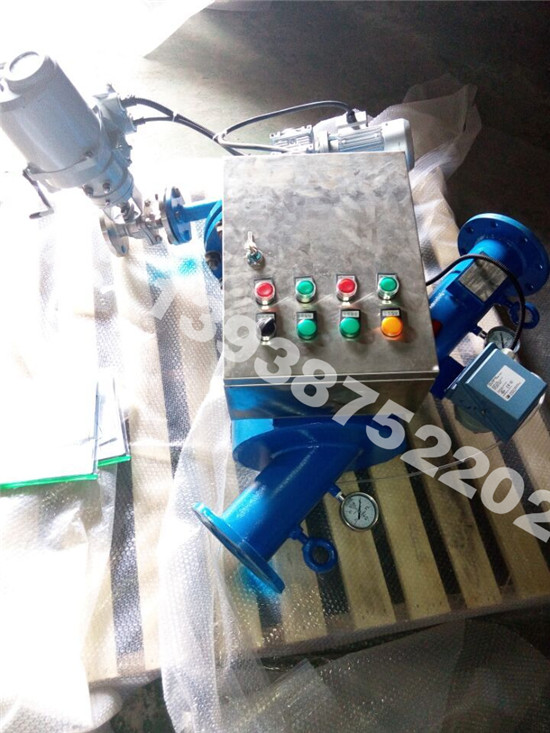

一、HYFM-YS型全自動自清洗過濾器原理概述
當水從進水口進入過濾器濾筒內部，雜質被攔截在過濾筒內壁，過濾后的干凈水從出水口流出，當濾筒內壁的雜質越積越多時，過濾器進出口的壓差達到預設值或達到清洗時間或手動預制時，過濾器將開始自清洗過程，整個自清洗過程包含兩個步驟：打開位于過濾器上的自動排污閥；電機帶動過濾器濾網內的清洗刷，被濾網所攔截下來的雜質從排污閥排出。清洗時系統不斷流，過濾器的整個運行過程由隨機配備的一個智能控制箱來控制。控制方式可選壓差、時間、手動及PLC控制。

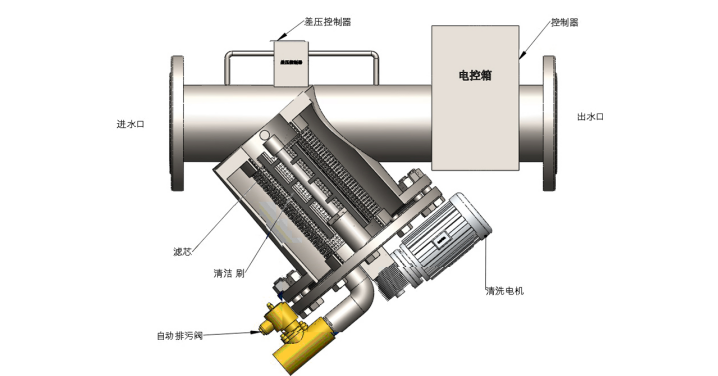

二、 HYFM-YS型全自動自清洗過濾器產品結構圖

三、工業過濾應用：冷卻水過濾；保護噴頭；污水三級處理；市政水回用；車間用水；R．O．系統前過濾；酸洗；造紙白水過濾；注塑成型機；巴氏消毒系統；真空泵系統；空壓機系統；連鑄系統；水處理應用；制冷采暖水系統。
灌溉過濾應用：地下水；市政水；江河、湖、海水；果園；苗圃；溫室；高爾夫球場；公園。
四、HYFM-YS型全自動自清洗過濾器型號說明

■單臺最大過濾流量可達1260m3/h
■過濾精度從4000微米-20微米
■濾網可選:鉆孔（4000-800μm）楔形（1000-50μm）編織復合（800—20μm）
■最小工作壓力≥0.1MPa
■最高工作壓力≤1.6MPa(特殊可定制)
■工作溫度≤95℃
■電源：380V/50Hz
■清洗電機功率：0.09-0.25KW
■控制電壓：AC24V
■清洗方式：刷式
■控制方式：壓差、時間、手動及人機界面（PLC）
■清洗時間：10-200秒可調
■安裝形式：可立式安裝或臥式安裝，多臺并聯可獲得更大流量
六、HYFM-YS型全自動自清洗過濾器產品選型
為了能更適用客戶的水系統的技術要求，為了最佳的過濾效果，達到為客戶節能、省電、省水、環保的最高要求，多靈環保做為領先的水過濾解決方案供應商，我們的工程師將用最專業技術知識，豐富的應用經驗，為您做出最佳的方案選擇。
您在選擇HYFM-YS型全自動自清洗過濾器的時候，請考慮以下幾個參數
· 處理流量
· 過濾介質的化學性質
· 過濾介質的懸浮物濃度
· 要求的過濾精度
· 管道的壓力
 七、HYFM-YS型全自動自清洗過濾器過濾精度對照表

微米（μm）	10	25	30	40	50	80	100	120	150	200	400	800	1500	3000
目數	1500	650	550	400	300	200	150	120	100	80	40	20	10	5

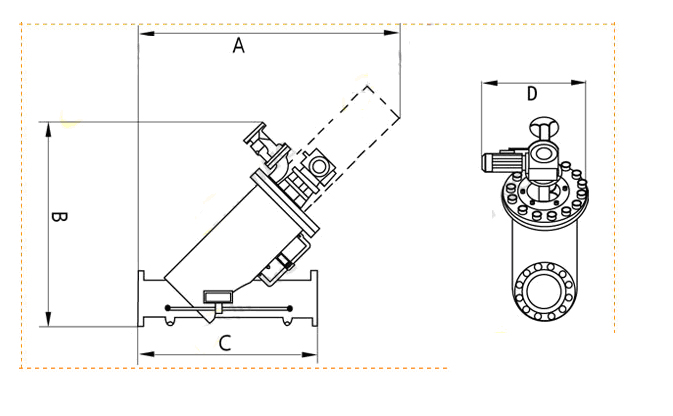

八、HYFM-YS型全自動自清洗過濾器尺寸圖

九、HYFM-YS型全自動自清洗過濾器技術數據表

型號	進出水口（mm）	A（mm）	B（mm）	C（mm）	D（mm）	排污口（mm）	電機功率（KW）	流量(m3/h)	重量(Kg)
HYFM-YS-80	DN80	1180	600	750	1560	40	0.09	50	80
HYFM-YS-100	DN100	1164	620	780	560	40	0.09	80	105
HYFM-YS-125	DN125	1242	680	800	560	40	0.18	125	130
HYFM-YS-150	DN150	1325	740	820	600	40	0.18	150	160
HYFM-YS-200	DN200	1583	800	860	630	40	0.18	320	225
HYFM-YS-250	DN250	1784	960	1050	66	40	0.18	490	260
HYFM-YS-300	DN300	1888	1100	1250	73	50	0.25	710	395
HYFM-YS-350	DN350	2091	1250	1360	850	50	0.25	970	490
HYFM-YS-400	DN400	2388	1380	1420	950	50	0.25	1260	590


十、HYFM-YS型全自動自清洗過濾器過濾器材質
■殼體：碳鋼、304不銹鋼、316L不銹鋼
■濾網：304不銹鋼、316L不銹鋼
■刷架：304不銹鋼、316L不銹鋼
十、HYFM-YS型全自動自清洗過濾器過濾器材質
■殼體：碳鋼、304不銹鋼、316L不銹鋼
■濾網：304不銹鋼、316L不銹鋼
■刷架：304不銹鋼、316L不銹鋼
■排污閥：鑄鐵、銅、不銹鋼
■控制器：PVC、鋁
■密封圈：EPDM橡膠
■清洗刷：不銹鋼、尼龍
     注：可根據客戶需求選用鎳、鈦合金等特殊材質，具體情況請咨詢公司。

十一、HYFM-YS型全自動自清洗過濾器設備安裝與連接
1、設備本體安裝
（1）安裝使用時，應注意對控制箱、傳感器及傳動部分的保護，防止損壞。

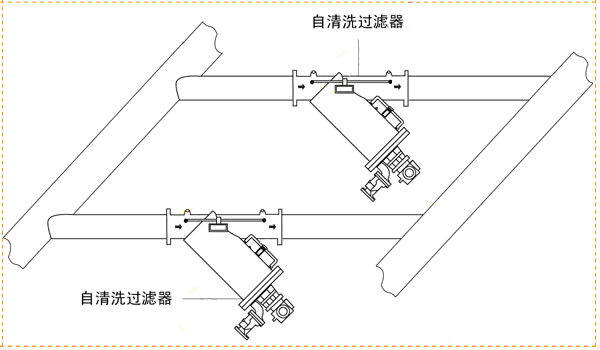

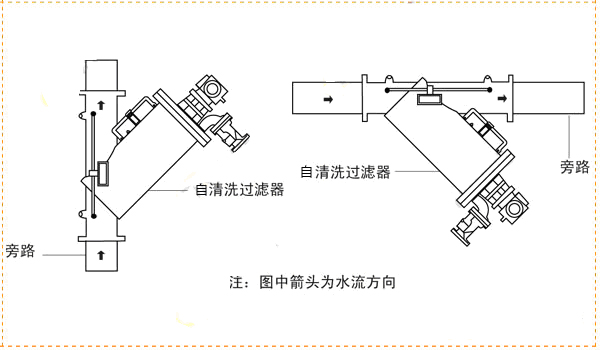

（2）按照過濾器本體上的箭頭提示方向連接管道，使水流方向與本體上的箭頭方身一致。YS系列HYFM-YS型全自動自清洗過濾器有兩種安裝形式（見下圖），采取任何一種安裝形式時，應注意使自動排污閥的出口方向為水平或向下，以保證排污更徹底。

安裝形式一
（3）過濾器應安裝在需要保護的用水設備之前，并盡量靠近用水設備。
（4）在動力系統中，HYFM-YS型全自動自清洗過濾器應安裝在水泵與用水設備之間，越靠近用水設備越好。當泵與用水設備之前的壓力超過過濾器的極限壓力，過濾器也可安裝在水泵之前，并盡量靠近水泵。
（5）自動排污閥連接方式分為法蘭和絲扣，排污管不宜過長，最好不要超過10米。
（6）安裝時應考慮便于檢修，過濾器前后應安裝關斷閥門，且應安裝旁通管道。
（7）過濾器的規格應與管道或流量相匹配，當一臺單臺過濾器不能滿足系統流量要求時可并聯兩臺或更多，以達到系統過濾要求。（見下圖）

十二、使用方法
HYFM-JT型全自動自清洗過濾器的清洗排污過程有手動、自動控制兩種方式。操作面板示意圖如圖 8 所示，使用方法如下。
(一)  手動控制：
將“手動/自動”選擇開關旋轉至手動位置，見圖 8，根據需要分別進行手動排污和手動清洗，具體操作見后面的操作部分,選擇開關旋轉至自動位置，進入自動狀態。手動控制狀態是檢查電機和水力控制閥能否正常工作的手段，如果在手動控制狀態不能正常排污自動控制狀態也不會正常作。
（二）自動控制： 將“手動/自動”選擇開關旋轉至自動位置（“壓差/定時開
關在“定時”位置），首先設定過濾時間和排污時間定時器。過濾時間以小時為單位，最大到 999 小時，出廠值為120h（5天）；排污時間以秒為單位，最大時間60秒，出廠值40s(秒)。接通電源，用選擇開關進入自動狀態，首先進行過濾，過濾時間定時器開始計時，同時壓差開關也將實際壓差與設定壓差進行比較，如果設定的過濾時間到了，而壓差沒有到，機器也打開排污閥進行清洗排污，過濾時間停止計時，排污時間開始計時；當排污時間到，關閉排污閥，停止清洗排污，排污時間停止計時，過濾時間開始計時，進入下一個循環;如果設定的過濾時間沒到，而壓差到了，機器打開排污閥進行清洗排污，過濾時間停止計時，排污時間開始計時；當排污時間到，關閉排污閥，停止清洗排污，排污時間停止計時，過濾時間開始計時，如此循環往復。將“手動/自動”選擇開關旋轉至自動位置（“壓差/定時”開關在“壓差”位置）接通電源，用選擇開關進入自動狀態，首先進行過濾，此時過濾時間計時器不計時，壓差值達到設定值后開始清洗排污，排污時間到達設定值后結束，進入下一個過濾周期，如此循環往復。
（三）扳手控制：系統提供了定時/壓差控制、壓差控制、手動控制三套有效的控制方案，互為補充確保系統安全。當出現極端情況如電器故障排污閥不能電動打開,就可以使用專用扳手從排污閥電動頭處手動打開，清洗電機同樣可以用扳手手動控制。
壓差指示儀在出廠時已經調整好設定值，為 1.0Bar。在壓差指示儀的低壓
連接端上側有一個調整壓差值的調節盤，順時針撥動調節盤時，壓差設定值下降。反之，則上升。
電機，電動機構參照相應說明書進行操作維護。
