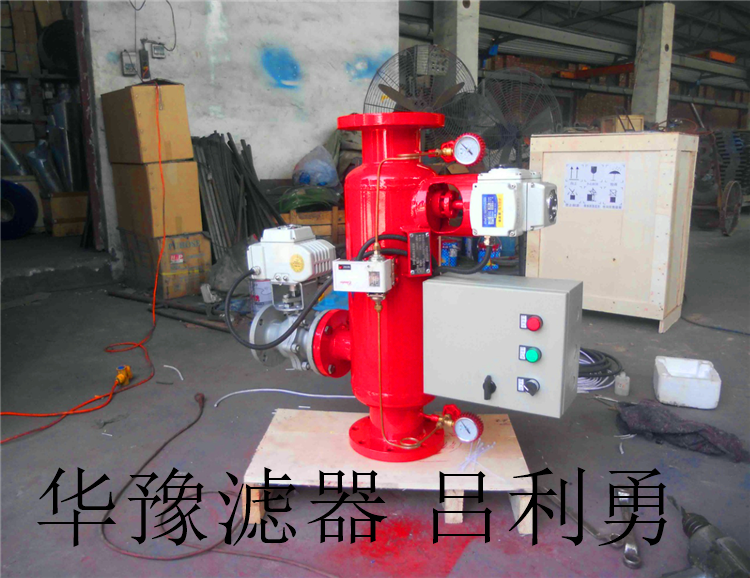

角通式電動刷式自清洗過濾器
產品特點
適用于水質差，過濾水量高的場合
電力驅動旋轉穩定，持久耐用
根據壓差/定時進行自動清洗
低運行壓力，可運行于1bar壓力下
清洗時系統不斷流
可根據用戶要求提供耐腐蝕、防爆機型
結構形式多樣，適用于現場各種安裝
技術參數
單臺處理水量：20-5000 m3/h
系統工作壓力：0.1-1.6 MPa
壓力等級：0.6/1.0MPa/1.6MPa（超出可定制）
工作介質溫度：0∽65℃
過濾精度：100∽4000微米
（鉆孔 4000-1000μm 楔形 1500-100μm ）
過濾器的初始壓降（濾器在干凈狀態下）：≤0.02MPa
對于過濾精度≤50μm的情況下，所有規格的過濾器壓降增加約30%
進出口連接方式：法蘭連接 ?HG20592-2009鋼制管法蘭?
工作壓力：≥0.1MPa
控制方式：壓差、時間、手動及PLC
清洗時間：根據使用情況可調
反洗耗水量：占過濾水量1∽3%
工作電壓：380V/50Hz
清洗方式：刷式
HY-JT型自清洗過濾器
尺寸圖
型號規格
|
型號 |
管徑（mm） |
流量 （m3/h） |
排污口（mm） |
H （mm） |
H1 （mm） |
D （mm） |
W （mm） |
E （mm） |
F （mm） |
電機功率 （W） |
重量 （Kg） |
|
HY-JT-50 |
50 |
20 |
25 |
920 |
300 |
273 |
210 |
600 |
590 |
0.25 |
70 |
|
HY-JT-65 |
65 |
28 |
25 |
920 |
300 |
273 |
210 |
600 |
590 |
0.25 |
70 |
|
HY-JT-80 |
80 |
50 |
25 |
1000 |
400 |
273 |
210 |
600 |
590 |
0.25 |
80 |
|
HY-JT-100 |
100 |
80 |
25 |
1050 |
400 |
273 |
210 |
600 |
590 |
0.25 |
105 |
|
HY-JT-125 |
125 |
125 |
25 |
1080 |
430 |
273 |
240 |
650 |
590 |
0.25 |
130 |
|
HY-JT-150 |
150 |
150 |
40 |
1180 |
550 |
325 |
260 |
670 |
640 |
0.37 |
150 |
|
HY-JT-200 |
200 |
320 |
40 |
1285 |
680 |
377 |
290 |
783 |
700 |
0.37 |
235 |
|
HY-JT-250 |
250 |
490 |
50 |
1550 |
880 |
480 |
380 |
927 |
815 |
0.37 |
280 |
|
HY-JT-300 |
300 |
710 |
50 |
1716 |
880 |
480 |
380 |
927 |
815 |
0.37 |
420 |
|
HY-JT-350 |
350 |
970 |
50 |
1995 |
1000 |
630 |
470 |
1140 |
980 |
0.37 |
540 |
|
HY-JT-400 |
400 |
1260 |
50 |
1995 |
1000 |
630 |
470 |
1140 |
980 |
0.55 |
620 |
|
HY-JT-450 |
450 |
1600 |
65 |
2200 |
1200 |
720 |
550 |
1100 |
1095 |
0.55 |
730 |
|
HY-JT-500 |
500 |
1970 |
65 |
2720 |
1200 |
1020 |
710 |
1350 |
1380 |
0.75 |
950 |
注：尺寸應用于過濾精度低于0.2mm（既濾芯孔徑大于0.2mm），過高精度應選用下一檔尺寸或聯系本公司，本公司對以上內容保留技術變更的權利。
安裝示例圖
注：圖中箭頭為水流方向
多臺并聯可獲得更大流量
