冷卻器采用壁掛式垂直安裝，樣水進出管采用可拆式螺紋連接，冷卻水進出管分別與進出水球閥接頭相連。在冷卻器上方，應預留500mm高的檢修空間，以便拆換冷卻器盤管。

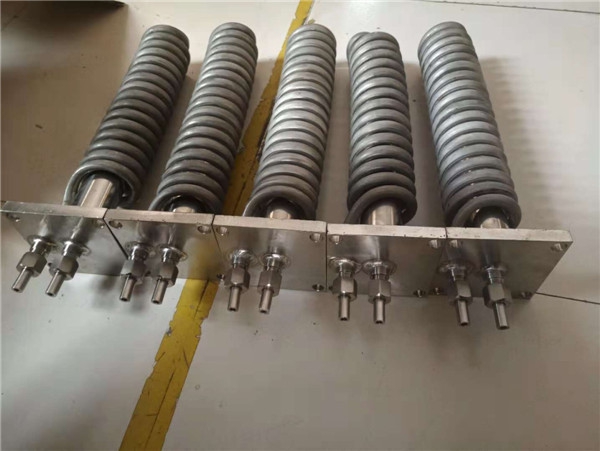

冷卻器是我公司***新研制的具有自主專有技術的高效雙螺旋導流浸液式冷卻器，不僅冷卻效率高而且體積小，有污垢時便于拆卸清洗維護，對冷卻水質要求不高。冷卻器由內桶、外桶、雙層螺旋管、隔套等組成。內外層螺旋盤管由一根定尺不銹鋼管彎制而成，中間加有導流隔套，其冷卻方式采用逆流式冷卻。冷卻水由筒體底部進入，從內螺旋管與內桶外壁呈螺旋狀旋出后沿導流套流入外層螺旋管，再沿外層螺旋管與外桶內壁呈螺旋狀從上部旋出，對流完全充分，熱交換效率極高。此冷卻器對工藝要求級高，我公司是由一根管子直接盤成雙盤管，無任何焊縫，間隙均勻，線條流暢！主要技術參數：設計壓力30MPa，設計溫度350℃，冷卻面積0.2～0.41m2。
筒形冷卻器結構組成：外筒體和盤管。
外筒體和盤管才用法蘭聯接，更換盤管或?qū)鋮s器進行清洗，只需松開法蘭聯接螺栓，取出盤管，無需拆卸冷卻器筒體。非常方便。
TZ01B高效冷卻器性能參數
技術參數 TZ01A TZ01B
工作壓力 ≤32Mpa ≤32Mpa
工作溫度 ≤650℃ ≤650℃
試驗壓力 48Mpa 48Mpa
盤管管徑/壁厚 Ф12×3 Ф10×1.5
冷卻水管徑/壁厚 Ф22×2.5 Ф22×2.5
樣品管連接方式 螺紋連接 螺紋連接
熱交換面積 0.19㎡ 0.46㎡
