GN01B-01高效冷卻器雙盤管

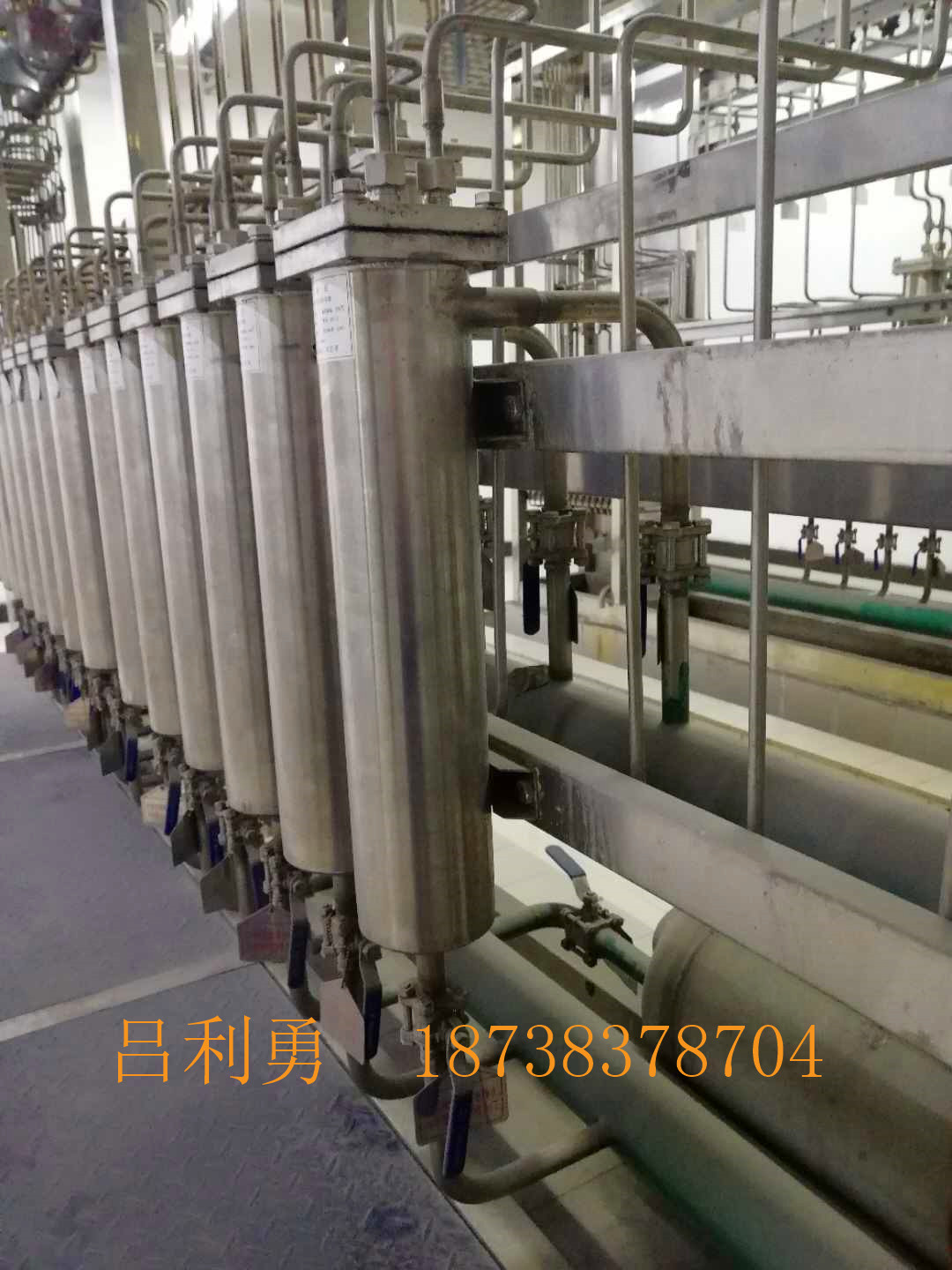

冷卻器采用壁掛式垂直安裝，樣水進出管采用可拆式螺紋連接，冷卻水進出管分別與進出水球閥接頭相連。在冷卻器上方，應預留500mm高的檢修空間，以便拆換冷卻器盤管。
結構合理，維護方便
筒形冷卻器結構組成：外筒體和盤管。
外筒體和盤管才用法蘭聯接，更換盤管或?qū)鋮s器進行清洗，只需松開法蘭聯接螺栓，取出盤管，無需拆卸冷卻器筒體。非常方便。
性能參數
|
技術參數 |
GN 01A |
GN01B |
|
工作壓力 |
≤32Mpa |
≤32Mpa |
|
工作溫度 |
≤650℃ |
≤650℃ |
|
試驗壓力 |
48Mpa |
48Mpa |
|
盤管管徑/壁厚 |
Ф12×3 |
Ф10×1.5 |
|
冷卻水管徑/壁厚 |
Ф22×2.5 |
Ф22×2.5 |
|
樣品管連接方式 |
螺紋連接 |
螺紋連接 |
|
熱交換面積 |
0.19㎡ |
0.46㎡ |
